IGM FR 3500

主要信息

描述

  • 铣削能力
    X x Y x Z = 2500 - 10000 x 3500 x 1400 - 2350 毫米
  • 工作台尺寸
    2290 - 6490 x 3580 毫米

产品技术说明

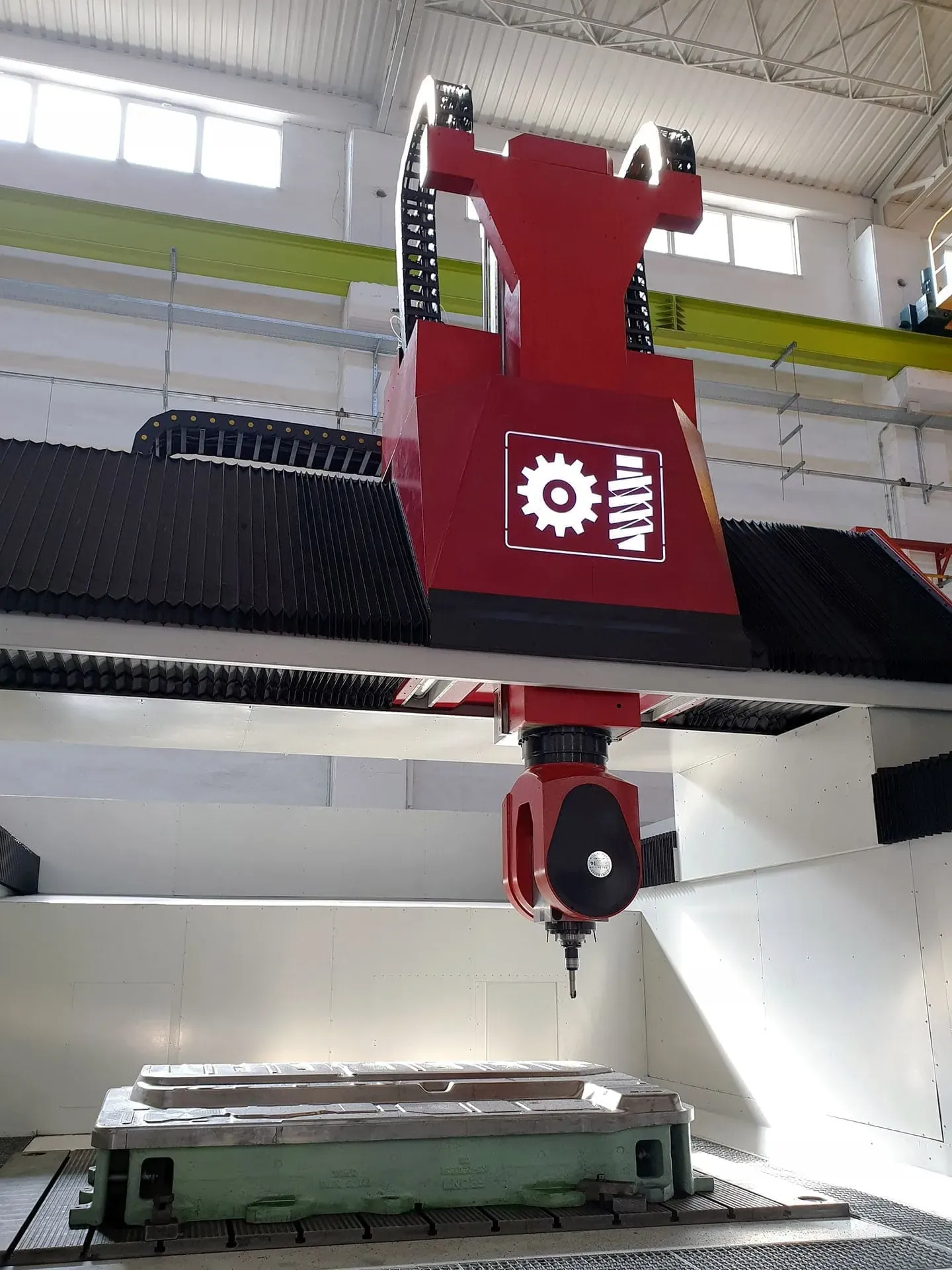

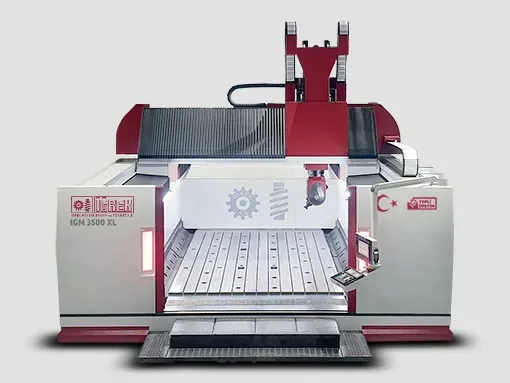

5轴龙门型单块铣床

艾格瑞克机床制造公司 IGM FR 3500完全由我们自己的铸造厂生产的GG30铸铁构成。铸件经过应力消除热处理,以确保其稳定性。然后,机身部件在高精度铣床上进行加工,并且线性导轨安装表面被磨削以达到最高的精度。



先进的冷却和测量系统

所有轴都采用水冷系统,以最小化运动过程中产生的热变形,特别是在具有动态组件的区域。该冷却系统在这些关键区域高效运行,以防止任何可能影响机器性能的热差异。此系统使用的特殊铸造技术已获得专利。

组件通过先进的设备进行测量和组装,包括Renishaw激光干涉仪带蓝牙通信的Niveltronic设备Atos 3D扫描仪和认证的花岗岩量规块。这确保了每个部件都被精确制造和组装,以满足高质量标准。



高性能轴驱动系统

轴驱动系统由高质量的线性导轨、伺服电机、齿轮单元和齿轮齿条系统组成。每个轴都配备了绝对测量刻度,以提高精度。我们精心选择了顶级的气动、液压、电气和电子元件,以确保最高的可靠性和性能。



卓越的稳定性和设计特点

单块设计确保了机器的优越稳定性和精度。整个设计通过有限元方法进行了动态、静态、应力、振动和疲劳分析。生产过程根据这些分析精心规划,以确保每台机器的最高质量。



关键规格

  • 采用 GG30 铸铁制造: 所有机身部件均采用 GG30 铸铁,通过内部铸造工艺生产
  • 单块铸铁机身设计:无需重型基础设施建设。

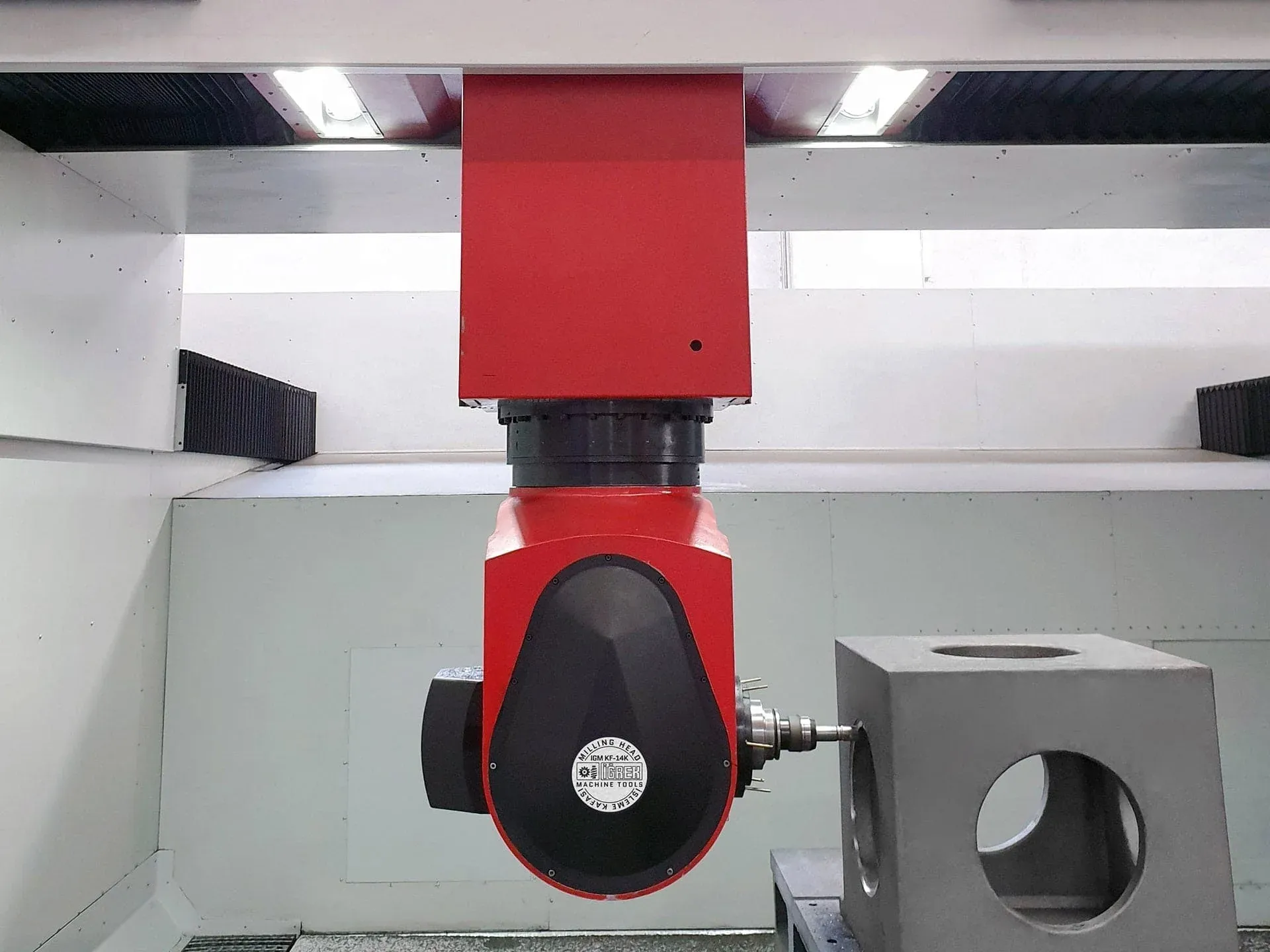

  • 叉型加工头:16,000 rpm,220 Nm扭矩。
  • 精度和使用标准符合CEVDI-DGQ 3441ISO标准

这种格式化确保了结构清晰,使读者更容易浏览文本,并提高了整体可读性。

伊格雷克机械铸造与机床 logo

关于商家

伊格雷克机械铸造与机床

地址:
  • 土耳其 , 布尔萨省 , 尼卢费尔市 , 费提耶有组织工业区/工业区 , 索恩梅兹大道 , 10号 , 邮政编码16215

Igrek 铸造与工业机械

Igrek 铸造与工业机械由 A. Osman Igrek 于1946年在布尔萨创立。自成立以来,这家家族企业一直为行业提供模具制造、铸件生产和机械加工服务。凭借75年以上的经验,如今 Igrek 机械已成为重工业领域值得信赖的合作伙伴。

持续成长与发展

Igrek 机械每年对其生产线进行大量投资。自2015年以来,随着生产区域的扩展和工作流物流的改善,公司达到了一个重要的里程碑。生产面积扩大到30,000平方米,并以包豪斯建筑风格建造了一座现代化大楼。公司也正在为其80周年庆典做准备。

公司的运营由生产和质量部门的11名工程师及19名专业技术员,以及管理和规划领域的7名专家共同支持。Igrek 机械共有120名专业员工。

重工业的可靠伙伴

Igrek 机械在重工业领域提供广泛的服务,包括:

  • 汽车金属模具制造:

    汽车金属部件用泡沫模具由3D CAD设计生成。这些部件采用灰铸铁、球墨铸铁和铸钢制成。
  • 工业设备制造:

    凭借丰富经验,公司为领先的工业设备制造商提供广泛的服务。
  • 能源设备:

    Igrek 机械利用球墨铸铁,为能源系统——尤其是风能——生产铸件。
  • 水泥与采矿行业:

    公司可提供直径高达5米的铸件,经过适当热处理后可直接投入使用。
  • 航空航天、造船与建筑行业:

    Igrek 机械为这些行业制造特种模具、真空及深拉模具、主要部件、箱体及各类技术零件。

愿景

凭借75年的铸造经验,Igrek 机械致力于成为技术、产能和产品多样化领域的领军者。公司尤为注重灰铸铁、球墨铸铁和聚苯乙烯铸造相关项目。Igrek 机械计划继续作为重工业的多元化供应商,并在航空航天及能源领域进一步发展壮大。

使命

Igrek 机械的首要目标是提供令客户完全满意的服务。公司努力在产品类型、产能和技术等方面成为生产领域的先驱,尤其是在汽车金属模具制造方面。此外,Igrek 机械还致力于开发航空航天及能源领域所需的系统和组件。

历史沿革

  • 1946年:公司成立,生产灰铸铁和铜合金部件
  • 1950年:A. Osman Igrek 制造了切割机
  • 1970年:进入铸件生产领域
  • 2002年:首次参加德国杜塞尔多夫国际铸造展(GIFA)
  • 2015年:公司新Logo设计采用齿轮和齿条元素,与公司首字母结合
  • 2016年:OSB地区新大楼落成并全面翻新

凭借深厚的历史底蕴和光明前景,Igrek 机械如今已成为铸造与工业机械领域顶尖生产商及服务提供者之一,在行业持续走在创新与进步的道路上。
