تیرچه پیش تنیده
به گزارش شارمارکت : تیرچه پیش تنیده گونه ای از تیرچه های بتنی است که با بهره گیری از فناوری پیش تنیدگی، عملکردی به مراتب بهینه تر در برابر بارهای خمشی و کششی ارائه می دهد. در این روش، پیش از بتن ریزی، کابل های فولادی با مقاومت بالا (نظیر سیم های فولادی کششی) درون قالب تعبیه شده و تحت کشش قرار می گیرند. پس از کسب مقاومت مورد نیاز بتن، کابل ها آزاد شده و نیروی فشاری به بتن وارد می شود که موجب بهبود چشمگیر مقاومت بتن در برابر ترک خوردگی می گردد.
این نوع تیرچه غالباً به شکل مقاطع T یا I تولید شده و نسبت به انواع سنتی، ضمن کاهش وزن، ظرفیت باربری بیشتری دارد. تولید این تیرچه ها به صورت صنعتی و در کارخانه صورت می پذیرد که سبب افزایش کیفیت و یکنواختی در ساخت می شود.
مزایای فنی:
- امکان اجرای دهانه های بلندتر بدون استفاده از تیرهای فرعی
- کاهش ضخامت سقف و بار مرده ساختمان
- سرعت اجرای بالا به دلیل پیش ساخته بودن
- کاهش مصرف مصالح (بتن و فولاد)
- عملکرد مطلوب در برابر ترک خوردگی و خزش بتن

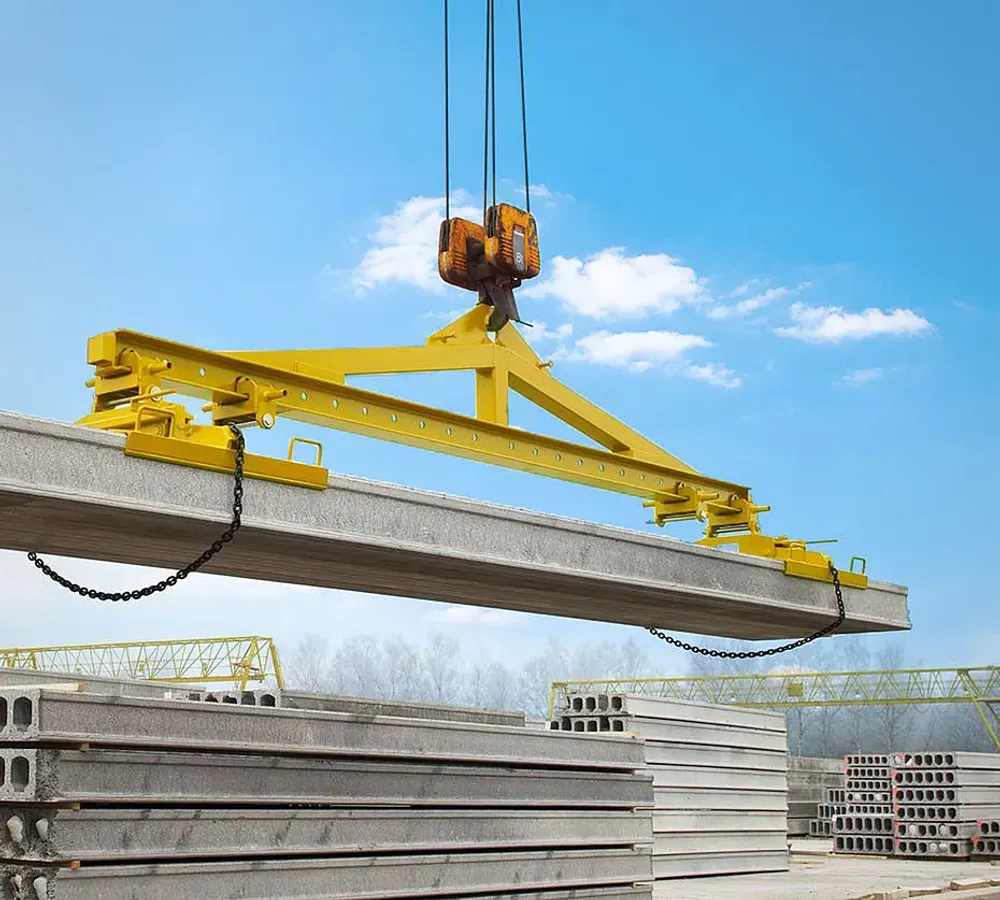

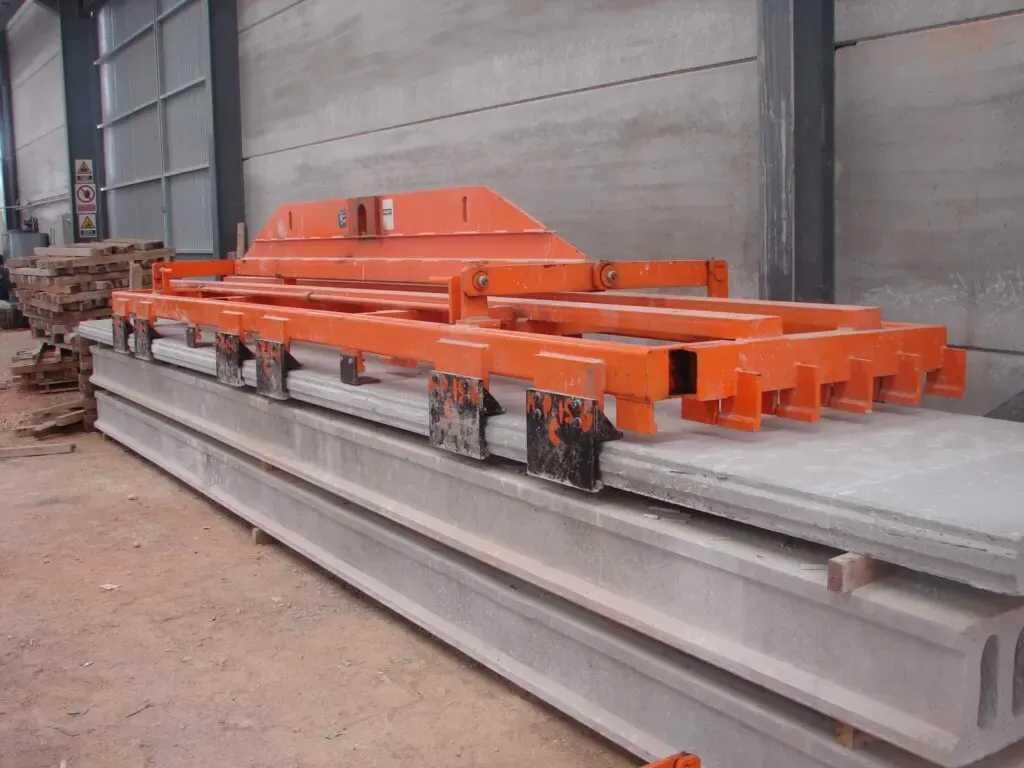

شایان ذکر است که حمل و نصب این تیرچه ها نیازمند تجهیزات خاص و دقت اجرایی بالا بوده و هزینه اولیه آن نسبت به سایر گزینه ها بالاتر است؛ با این حال، در پروژه های بزرگ و صنعتی کاملاً مقرون به صرفه خواهد بود.
تیرچه کرومیت
تیرچه کرومیت نوعی تیرچه ترکیبی فلزی-بتنی است که به علت ویژگی های اجرایی خاص خود، در پروژه هایی با نیاز به سرعت بالا در اجرا کاربرد گسترده ای دارد. این تیرچه از سه بخش اصلی تشکیل شده است:
1. بال تحتانی فولادی که به عنوان تکیه گاه دائمی ایفای نقش می کند.
2. جان با اعضای قطری خرپایی که به وسیله جوش به بال ها متصل می شود.
3. بال فوقانی که در بتن سقف دفن شده و در تشکیل عضو مرکب مشارکت دارد.
ویژگی ممتاز این نوع تیرچه، عدم نیاز به شمع بندی موقت در هنگام اجراست؛ این مزیت موجب افزایش سرعت عملیات اجرایی و کاهش هزینه های کارگاهی می گردد.
مزایای فنی:
- مناسب برای طبقات میانی و بالای ساختمان
- کاهش زمان اجرا و بهبود روند پیشرفت پروژه
- امکان عبور تأسیسات مکانیکی از درون تیرچه
- مناسب برای دهانه های متوسط تا بلند (۴ تا ۸ متر)
البته لازم به ذکر است که دقت در جوش کاری و رعایت اصول اجرایی در مونتاژ قطعات از الزامات این نوع تیرچه محسوب می شود. همچنین در برابر حرارت ناشی از آتش سوزی، نیازمند محافظت مناسب خواهد بود.
تیرچه پاشنه بتنی
تیرچه پاشنه بتنی از متداول ترین انواع تیرچه در ساخت سازه های مسکونی با مقیاس کوچک تا متوسط است. این نوع تیرچه متشکل از میلگردهای کششی، میلگردهای عرضی به شکل خرپایی و یک پاشنه بتنی است که به عنوان پایه اولیه عمل می نماید.
پاشنه بتنی در کارگاه یا کارخانه ساخته می شود و در مرحله بتن ریزی سقف، میلگردهای بالایی در داخل دال سقف مدفون شده و در تشکیل عضو مرکب مشارکت می کنند.
مزایای فنی و اجرایی:
- قیمت تمام شده پایین
- قابلیت ساخت در محل پروژه
- اجرای ساده و بدون نیاز به ماشین آلات خاص
- مناسب برای دهانه های کوتاه تا متوسط (۳ تا ۵ متر)
- مصالح در دسترس و آموزش اجرایی رایج
با وجود این، تیرچه پاشنه بتنی دارای محدودیت هایی از جمله نیاز به شمع بندی موقت، حساسیت نسبت به کیفیت بتن و ظرفیت باربری کمتر نسبت به دیگر انواع تیرچه ها است. با این حال، در پروژه هایی با محدودیت بودجه و دهانه های کوتاه، همچنان گزینه ای قابل اتکا به شمار می آید.
عملکرد سازه ای تیرچه ها در فاکتورهایی نظیر ظرفیت باربری، کنترل خیز، پایداری جانبی و مقاومت در برابر خزش بتن قابل بررسی است:
1. ظرفیت باربری و مقاومت خمشی:
o پیش تنیده: عملکرد برتر، مناسب برای دهانه های بلند
o کرومیت: ظرفیت مناسب، اما پایین تر از پیش تنیده
o پاشنه بتنی: ظرفیت کمتر، مناسب برای دهانه های کوتاه تر
2. کنترل خیز:
o پیش تنیده: حداقل خیز ممکن
o کرومیت: متوسط و وابسته به طراحی دقیق
o پاشنه بتنی: بیشترین خیز، نیازمند شمع بندی
3. پایداری در برابر بارهای جانبی:
o هر سه نوع تیرچه، در صورت اجرای صحیح سقف مرکب، عملکرد قابل قبولی دارند؛ با این حال، پیش تنیده به دلیل صلبیت بیشتر، پایداری بهتری فراهم می آورد.
4. مقاومت در برابر خزش و جمع شدگی:
o پیش تنیده: عملکرد بهتر به دلیل کنترل تنش های اولیه
o کرومیت و پاشنه بتنی: حساس تر به کیفیت بتن و عمل آوری
هزینه و زمان اجرای هر نوع تیرچه
پیش تنیده: هزینه اولیه بالا، اما سرعت نصب بالا و کاهش هزینه های غیرمستقیم در پروژه های بزرگ
کرومیت: هزینه متوسط، فاقد نیاز به شمع بندی، مناسب برای پروژه های پرترافیک یا چندطبقه
پاشنه بتنی: اقتصادی ترین گزینه از نظر هزینه اولیه، اما اجرای کندتر به واسطه نیاز به شمع بندی و گیرش بتن
جمع بندی
در انتخاب نوع تیرچه، نمی توان یک گزینه را به عنوان «بهترین» در تمامی شرایط معرفی کرد. هر سه نوع تیرچه بررسی شده دارای کارایی ویژه ای هستند که متناسب با شرایط پروژه می توان از آن ها بهره برد:
- تیرچه پیش تنیده: مناسب برای پروژه های بزرگ، صنعتی یا با دهانه های بلند و نیازمند کیفیت و سرعت بالا
- تیرچه کرومیت: مناسب برای ساختمان های چندطبقه یا محیط هایی با محدودیت فضایی و نیاز به سرعت اجرای بالا
- تیرچه پاشنه بتنی: گزینه ای اقتصادی برای پروژه های کوچک و محدود به بودجه های پایین
توصیه می شود پیش از اتخاذ تصمیم، شرایط فنی پروژه شامل طول دهانه ها، شرایط اجرایی، بودجه، زمان بندی و موقعیت جغرافیایی پروژه به دقت بررسی شده و در صورت نیاز، مشاوره با مهندسین طراح و مجریان با تجربه انجام گیرد. انتخاب صحیح، تضمینی برای عملکرد مناسب سازه و بهینه سازی هزینه های اجرایی خواهد بود.
